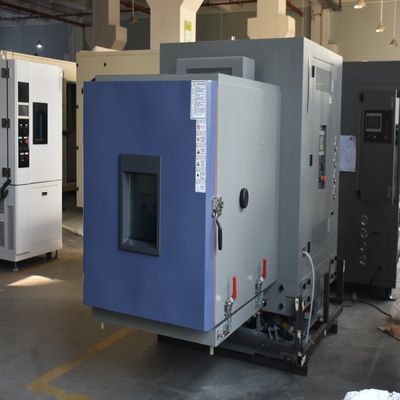

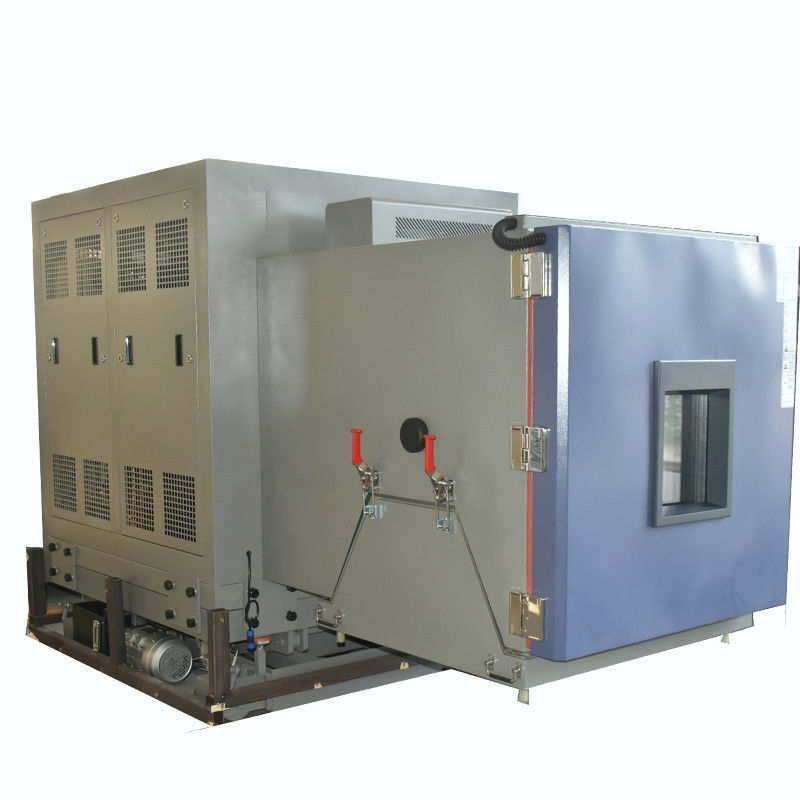

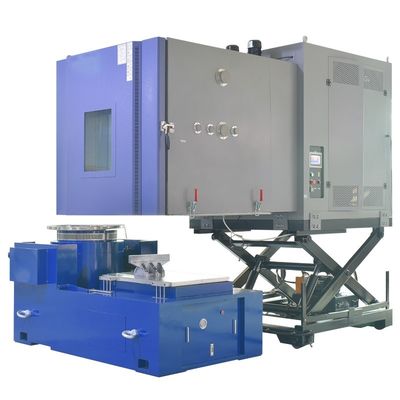

System badań drgań Komora z kontrolowaną temperaturą i wilgotnością dla komponentów lotniczych

1Nazwa produktu i cel

2. Cechy produktu

System badań drgań

• Symulacja wibracji szerokiego spektrum
  • System badań drgań jest w stanie generować szerokie spektrum profili drgań, zazwyczaj obejmujące zakres częstotliwości od 0,1 Hz do 2000 Hz lub nawet wyższy w niektórych zaawansowanych modelach.Ten szeroki zakres jest niezbędny, ponieważ komponenty lotnicze mogą doświadczać różnego zakresu częstotliwości wibracji podczas różnych faz misji.Na przykład, nisko częstotliwościowe wibracje mogą symulować drgania silnika rakiety,natomiast wibracje o wysokiej częstotliwości mogą reprezentować wibracje spowodowane siłami aerodynamicznymi lub działaniem wewnętrznych maszynSystem może precyzyjnie kontrolować amplitudę wibracji, często regulowaną od bardzo niskich do bardzo wysokich intensywności.umożliwiające dokładne odtworzenie różnych warunków drgań.
  • Mechanizm wytwarzania wibracji opiera się na zaawansowanych technologiach elektromagnetycznych lub hydraulicznych, zapewniając płynną i stabilną produkcję wibracji.zazwyczaj trzy-osiowe (XJest to kluczowe, ponieważ komponenty lotnicze są często poddawane złożonym siłom wielo kierunkowym podczas lotu.Na przykład..., panel słoneczny satelity może doświadczać wibracji we wszystkich trzech ośach jednocześnie ze względu na obrót satelity i siły wywierane podczas regulacji orbity.
• Dostosowywalne profile testowe
  • Operatorzy mają elastyczność tworzenia wysoce dostosowanych profili testowych wibracji, mogą określać parametry takie jak czas trwania badania, kolejność częstotliwości i amplitudy wibracji,i poziom przyspieszeniaProfile te mogą być dostosowane do symulacji konkretnych scenariuszy lotniczych, takich jak warunki drgań podczas startu, lotu i lądowania określonego typu statku powietrznego,lub startu i manewrów orbitalnych statku kosmicznegoNa przykład profil testowy może być zaprojektowany w taki sposób, aby odtworzyć wibracje doświadczane przez układ kierowniczy rakiety podczas fazy startu o wysokiej G,Następnie następują wibracje o stosunkowo niższej intensywności podczas etapu podróży..

Komora z kontrolowaną temperaturą i wilgotnością

• Ekstremalny zakres środowiskowy
  • Komora kontrolowana temperaturą i wilgotnością zintegrowana z systemem badania drgań może tworzyć szeroki zakres ekstremalnych warunków środowiskowych.Temperatura może być precyzyjnie regulowana z bardzo niskich wartości, np. - 196°C do symulacji temperatur kryogenicznych w przestrzeni kosmicznej lub podczas przechowywania niektórych paliw lotniczych,do wysokich temperatur do + 150°C lub więcej w celu naśladowania ciepła wytwarzanego przez silniki lub ponownego wejścia do atmosfery ziemskiejSystem kontroli wilgotności może utrzymywać poziom wilgotności względnej od niemal zera (w warunkach suchych) do 95%, umożliwiając testowanie reakcji komponentów lotniczych na różne poziomy wilgotności.
  • Komora może również symulować inne czynniki środowiskowe, takie jak zmiany ciśnienia, które są kluczowe dla elementów działających na różnych wysokościach. it can replicate the rapid temperature and humidity changes that aerospace components may experience during transitions between different flight phases or when moving through different atmospheric layers.
• Bardzo precyzyjna kontrola środowiska
  • Wnętrze komory regulowanej temperaturą i wilgotnością jest zaprojektowane tak, aby zapewniać bardzo precyzyjne warunki środowiskowe w całej objętości badania.Zmiany temperatury w komorze są zazwyczaj w zakresie ±0Wysoki poziom precyzji zapewnia, że wszystkie części badanych komponentów lotniczych są narażone na takie same działanie,ściśle kontrolowane warunki środowiskoweKomora ma również szybki czas reakcji na zmiany temperatury i wilgotności, co pozwala na dokładne symulacje rzeczywistego świata,dynamiczne scenariusze środowiskowe.

Zintegrowana kontrola i monitorowanie

• Interfejs przyjazny dla użytkownika
  • Cały system testowy jest sterowany za pomocą przyjaznego użytkownikowi interfejsu, który upraszcza proces pracy.Interfejs umożliwia operatorom łatwe ustawianie i regulację parametrów badań zarówno dla układu badania drgań, jak i kontrolowanej komory temperatury i wilgotnościZapewnia on wyraźny wyświetlacz bieżącego stanu badania, w tym częstotliwości drgań, amplitudy, temperaturę, wilgotność, ciśnienie (jeśli dotyczy) i upływ czasu badania.Interfejs jest zaprojektowany z intuicyjnym sterowaniem i wskaźnikami wizualnymi, nawet dla użytkowników o ograniczonej wiedzy technicznej, zapewniając efektywne i dokładne badania.
• Kompleksowe pozyskiwanie i analiza danych
  • System badawczy wyposażony w najnowocześniejszy system pozyskiwania danych rejestruje wszystkie istotne dane podczas badania, w tym pomiary drgań w wielu ośach,Profile temperatury i wilgotności, dane o ciśnieniu (jeżeli ma to zastosowanie) oraz wszelkie zmiany w wydajności, funkcjonalności lub właściwościach fizycznych komponentów lotniczych.bezpieczna baza danych i może być analizowana przy użyciu zaawansowanych narzędzi programowychSystem może generować szczegółowe raporty z badań, w tym wykresy, wykresy i analizy statystyczne, aby pomóc inżynierom, badaczom,personel ds. kontroli jakości rozumie wyniki badań i podejmuje świadome decyzje.
• Zdalne monitorowanie i sterowanie
  • Wiele modeli tego układu testowego oferuje zdalne możliwości monitorowania i sterowania.specjalistycznych obiektów lub w odległych miejscachOperatorzy mogą monitorować postęp badań i dostosowywać parametry badań z odległego miejsca, takiego jak centrum kontroli lotniczej lub biuro inżynieryjne.Umożliwia to ciągły nadzór i terminową interwencję, zapewniając wydajność i skuteczność procesu testowania, zwłaszcza w przypadku badań długotrwałych lub krytycznych.

3. Specyficzne parametry

• Parametry układu badawczego wibracji

  • Siła sinus	300 kgf- 8000 kgf.
    Zakres częstotliwości	DC-3000
    Maks. przemieszczenie p-p	51-100
    Maksymalna prędkość (m/s)	2.0
    Max.Przyspieszenie	100 g
    Maks. ładunek.	300-5000 kg

• Parametry komory o kontrolowanej temperaturze i wilgotności

  • Model	CTHC-80	CTHC-150	CTHC-225	CTHC-408	CTHC-800	CTHC-1000
    Wymiary wewnętrzne ((W x D x H) cm	40 x 50 x 40	50 x 60 x 50	50 x 75 x 60	60 x 85 x 80	100 x 100 x 80	100 x 100 x 100
    Wymiary zewnętrzne ((W x D x H) cm	95 x 140 x 95	105 x 150 x 105	105 x 165 x 115	115 x 175 x 140	155 x 190 x 140	155 x 190 x 160
    Materiał wewnętrzny	#304 Stal nierdzewna
    Materiał zewnętrzny	Powłoka powlekana # 304 ze stali nierdzewnej
    Zakres temperatury	+ 150°C ~ - 70 °C
    Zakres wilgotności	10% ~ 98% R. H.
    Jednorodność temperatury °C	0.01
    Jednorodność wilgotności % R. H.	0.1
    Stabilność temperatury w °C	± 0.3
    Stabilność wilgotności w % R.H.	±2
    Wysoka temperatura °C	100	100	100	100	100	100
    Czas ogrzewania (min)	20	30	30	30	30	30
    Niska temperatura	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
    Czas chłodzenia (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
    System cyrkulacji powietrza	System konwekcji mechanicznej
    System chłodzenia	Importowane sprężarki, parowniki, kondensatory gazowe
    System ogrzewania	Sus304 Ogrzewacz szybki ze stali nierdzewnej
    System nawilżania	Generator pary
    Zaopatrzenie w wodę na wilgoć	Zbiornik, zawór magnetyczny z czujnikiem-kontrolerem, system odzyskiwania i recyklingu
    Kontroler	Panel dotykowy
    Wymagania dotyczące mocy elektrycznej	Prosimy o kontakt z nami w celu uzyskania informacji o wymaganiach dotyczących konkretnych modeli
    Akcesoria	Wielowarstwowe wzmocnione okno szklane, otwór testowy, światło wskazujące na działanie, półka barierowa oświetleniowa x2
    Urządzenie bezpieczeństwa	Ochrona obciążenia układu obwodowego, ochrona obciążenia sprężarki, ochrona obciążenia układu sterującego, ochrona obciążenia nawilżacza, ochrona obciążenia nadtemperaturą, światło ostrzegawcze o awarii

4Funkcje produktu

• Badanie niezawodności i trwałości
  • Poprzez poddawanie komponentów lotniczych łącznym wibracjom mechanicznym i kontrolowanym obciążeniom środowiskowym system pomaga zidentyfikować potencjalne słabości i punkty awarii.Umożliwia to ulepszenie projektów produktówW przemyśle lotniczym awarie komponentów mogą mieć katastrofalne konsekwencje.więc zapewnienie długoterminowej niezawodności komponentów jest niezwykle ważne.
• Ocena wyników
  • Dane zebrane podczas testów dostarczają cennych informacji na temat działania komponentów lotniczych w różnych warunkach.wydajnośćNa przykład mogą określić, w jaki sposób zdolności przetwarzania sygnałów systemu avioniki są wpływane przez ekstremalne temperatury i wibracje,lub jak przepływ systemu paliwowego wpływa na zmiany wilgotności i ciśnienia.
• Kontrola jakości
  • System służy jako kluczowe narzędzie kontroli jakości w procesie produkcji lotniczej.producenci mogą zapewnić, że spełniają one rygorystyczne standardy jakości określone przez branżę i organy regulacyjnePomaga to zapobiec użyciu wadliwych komponentów, chroniąc integralność i bezpieczeństwo misji lotniczych.
• Badanie zgodności
  • Przemysł lotniczy jest ściśle regulowany, a komponenty muszą spełniać szeroki zakres międzynarodowych i krajowych norm i przepisów.Połączony system badań umożliwia producentom przeprowadzenie badań zgodności w celu zapewnienia, że ich komponenty spełniają te wymogiNa przykład normy mogą określać maksymalne poziomy drgań, zakresy temperatury i wilgotności oraz warunki ciśnienia, które muszą wytrzymać elementy lotnicze.

5Produkcja i zapewnienie jakości

• Ścisły proces produkcji
  • Wytwarzanie tego układu testowego połączonego następuje zgodnie z bardzo rygorystycznymi procedurami kontroli jakości.od jednostek napędowych systemu badań drgań oraz czujników komory kontroli temperatury i wilgotności do elektroniki sterowania i ramy konstrukcyjnej, pochodzi od najwyższych dostawców i podlega rygorystycznej kontroli i testowaniu.kontrolowane środowisko przy ścisłym przestrzeganiu norm jakościSystem jest kalibrowany i weryfikowany na wielu etapach podczas produkcji, aby zapewnić jego dokładność i wydajność.
• Certyfikacja i walidacja jakości
  • Nasz system badawczy uzyskał wszystkie odpowiednie certyfikaty jakości, w tym normy ISO dla urządzeń badawczych,certyfikacje specyficzne w dziedzinie lotnictwa kosmicznego (np. międzynarodowych organów regulacyjnych w dziedzinie lotnictwa kosmicznego)Ustalono również, że jest zgodny z wymogami w zakresie oceny i porównania z istniejącymi systemami badawczymi wiodącymi w branży.Nieustannie aktualizujemy i ulepszamy nasz produkt w oparciu o najnowsze postępy technologiczne i opinie klientów, aby utrzymać pozycję wysokiej jakości., niezawodne rozwiązanie testowe dla przemysłu lotniczego.

6Obszary zastosowań i historie sukcesu

• Badania systemów avioniki
  • Wiodąca firma lotnicza opracowywała nowy system avioniki dla samolotu komercyjnego.zostały poddane połączonemu systemowi badańKomponenty zostały wystawione na serię profilów wibracji w celu symulacji wibracji podczas startu, lotu i lądowania.oraz ekstremalne warunki temperatury i wilgotności, aby naśladować różne wysokości lotu i scenariusze pogodoweBadania wykazały, że niektóre płyty obwodów w systemie avioniki były podatne na zwarcia w warunkach wysokiej wilgotności i silnych drgań.Poprawa konstrukcji płyt obwodowych, dodając bardziej wytrzymałe materiały izolacyjne i zwiększając techniki uszczelniające pod wpływem wilgoci,spółka była w stanie poprawić niezawodność systemu avioniki i zapewnić jego prawidłowe funkcjonowanie we wszystkich warunkach lotu.
• Badanie składników konstrukcyjnych
  • Producent statków kosmicznych testował nowy projekt ramy satelitarnej.Ramę umieszczono w połączonym systemie testowym i poddano testom drgań w celu symulacji drgań startowych oraz cykli temperatury i wilgotności, aby naśladować środowisko orbitalne satelityBadania wykazały, że połączenia ramy doświadczają nadmiernego obciążenia w pewnych warunkach drgań i temperatur, co może potencjalnie prowadzić do awarii konstrukcyjnej.Na podstawie wyników badań, producent przeprojektował połączenia, stosując silniejsze materiały i ulepszone techniki spawania.zapewnienie integralności strukturalnej satelity podczas jego długoterminowej misji w kosmosie.
• Badanie części układu paliwowego
  • Firma produkująca komponenty systemów paliwowych dla rakiet oceniała nowy typ zaworu paliwowego.z próbami drgań w celu symulacji naprężeń mechanicznych podczas startu oraz testami temperatury i wilgotności w celu naśladowania warunków magazynowania i pracy systemu paliwowegoBadania wykazały, że mechanizm uszczelniania zaworu nie jest niezawodny w warunkach niskiej temperatury i wysokich wibracji, co może prowadzić do wycieku paliwa.Następnie producent poprawił konstrukcję uszczelnieniaPo zmianach zawór przeszedł wszystkie testy.zapewnienie bezpieczeństwa i niezawodności systemu paliwowego rakiety.
•

7. Usługi i wsparcie

• Konsultacje techniczne przed sprzedażą
  • Nasz zespół ekspertów w dziedzinie badań lotniczych i kosmicznych udziela dogłębnych konsultacji technicznych, aby pomóc klientom zrozumieć możliwości i przydatność systemu do specyficznych potrzeb testowych.Oferujemy szczegółowe demonstracje i sesje szkoleniowe, aby zapoznać klientów z funkcjonowaniem systemu przed zakupemPomaga również w wyborze odpowiednich parametrów i akcesoriów testowych w oparciu o poszczególne komponenty lotnicze, które mają zostać przetestowane.
• Po-sprzedaż i obsługa techniczna
  • Oferujemy kompleksową obsługę posprzedażową, w tym instalację i uruchomienie na miejscu.i napraw awaryjnychZapewniamy prawdziwe części zamienne i terminowe ulepszenia, aby zapewnić długoterminową wydajność i niezawodność systemu testowego.Oferujemy również umowy usługowe obejmujące konserwację zapobiegawczą i priorytetowe wsparcie techniczne.
• Szkolenie i wsparcie techniczne
  • Prowadzimy specjalistyczne programy szkoleniowe dla nowych użytkowników, aby zapewnić im skuteczne obsługiwanie systemu testowego i interpretację wyników badań.Nasz zespół wsparcia technicznego jest dostępny 24/7 do odpowiedzi na pytania, zapewniają pomoc w rozwiązywaniu problemów i udzielają wskazówek dotyczących optymalizacji metody badania.Zapewniamy również aktualizacje oprogramowania i wsparcie dla systemów pozyskiwania i analizy danych, aby utrzymać system na bieżąco z najnowszymi funkcjami i technologiami.
